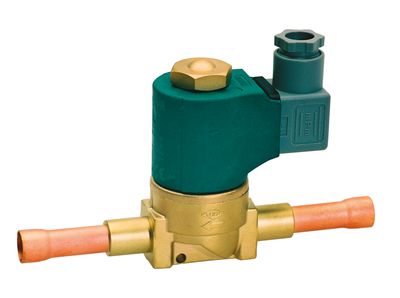

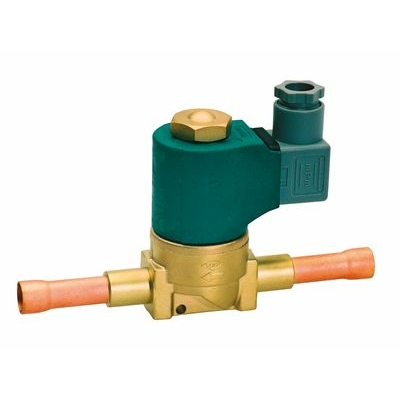

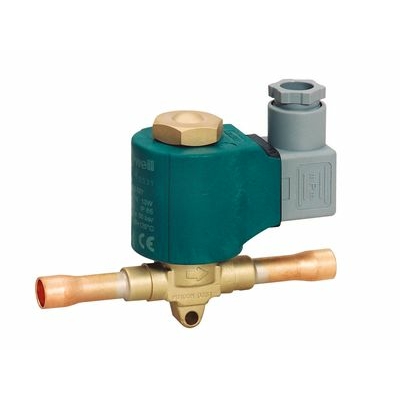

ÉLECTROVANNES A PASSAGES DROITS - SERIES MD & MS - HONEYWELL

Les électrovannes de la série M sont utilisées dans la réfrigération générale et dans les équipements d'origine pour couper / activer le flux de réfrigérant dans une installation de réfrigération. Les électrovannes peuvent être installées dans la conduite de liquide, dans la conduite de gaz chaud et dans la conduite d'aspiration d'un groupe frigorifique.

MD : action directe, passage droit.
MS : servocommandée, passage droit.
Normalement fermées. Faible perte de charge. Raccord à braser ou raccords flare (à visser). Buse fixe. Haute performance.
Electrovanne livrée sans bobine (voir ref. CRE10402 à CRE10414).
Action directe : pas de pression différentielle minimum nécessaire à l’ouverture de la vanne.
Servocommandée (action indirecte) : pression différentielle minimum de 0,05 bar nécessaire pour l’ouverture de la vanne.
Bobines pour courant alternatif (CA) et pour courant continu (CC).
Réfrigérants : tous les HFC et HCFC ne convient pas pour l’ammoniac.

Matériaux
Corps de vanne laiton, acier inox
Joint PTFE (Teflon)
Tubes de raccord à braser : cuivre flare : laiton
Bobine cuivre, acier, Crastin

Montage
• Position du tube guide noyau de la verticale à l’horizontale.
• La flèche sur le corps de vanne doit correspondre au sens du courant.
• Pour montage ou démontage de la bobine, il faut laisser une distance de 45 mm au-dessus de l’électrovanne.
• Protéger l’électrovanne de l’humidité et des gouttes d’eau.
• Electrovannes à braser :
- Démonter écrou-capuchon, bobine et joints lors du brasage.
- Lors du brasage, refroidir le corps de vanne. La température ne doit pas dépasser 120°C au corps.
- Eloigner toujours la flamme de l’électrovanne pendant la brasure.
- Au réassemblage après brasage, remettre joints de bobines et de connecteur.
• Electrovannes à visser (flare) :
- Lors du serrage des écrous, maintenir le corps de vanne uniquement avec une clé adaptée aux méplats prévus.
- Ne pas utiliser bobine et tube guide noyau comme levier (endommagement des minces parois du tube guidenoyau !).
- En cas d’utilisation de la bobine CC de 20 W pour des électrovannes à action directe, l’écrou flare doit être serré de façon à ce que l’un des pans de l’écrou soit parallèle à la partie inférieure de la bobine.
• La tension des bobines doit correspondre à la tension du réseau.
• La fiche plate du connecteur est la fiche de terre. Le fil de terre doit être connecté à l’installation.
• Ne jamais mettre sous tension une bobine non montée sur une vanne.
• Tous les joints pour la bobine et le connecteur doivent être utilisés afin de garder la classe de protection IP65.
• Serrer la vis de fixation du connecteur.
• Il est interdit de procéder à des modifications de l’électrovanne.
