GROUPE DE DOSAGE HYDRAULIQUE - 3975 - PROGALVA

Groupe de dosage pour traiter la décontamination des réseaux eau sanitaire.
Référence PROGALVA : 3975.

Fonctionnement du doseur proportionnel : Le passage de l’eau, même en petite quantité, agit sur le piston moteur qui entraîne le piston doseur, ce dernier aspire le produit et le refoule dans l’eau de la canalisation.
• Phase 1 : L’eau A pousse le piston B, ce qui entraîne la sortie du mélange en C. En même temps le piston doseur D aspire le produit et l’injecte dans la chambre d’homogénéisation. En bout de course haute les clapets d’admission 2 s’ouvrent, les clapets d’échappement 1 se ferment.
• Phase 2 : Le piston B descend et une partie de la solution est injectée dans la chambre d’homogénéisation. En bout de course basse les clapets d’échappement 1 s’ouvrent, les clapets d’admission 2 se referment et le cycle recommence.

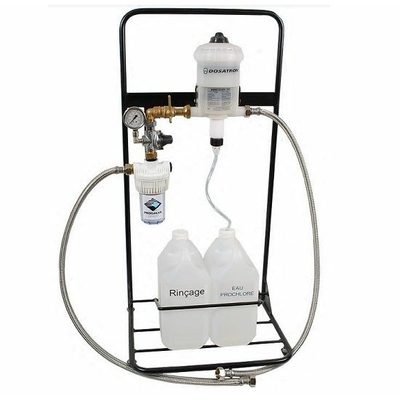

L’ensemble est monté sur un châssis équipé de : 1 filtre 20 μ débit 1200 l/h • 1 limiteur de pression taré à 4 bars • 1 manomètre de pression pour contrôle • 1 vanne de barrage • 1 pompe doseuse (Débit mini 20 l/H - Débit maxi 1500 l/H) • 2 flexibles de raccordement

NB : La pompe est réglée pour doser 0,2%
- 2 gr par litre d’eau débitée
- Suivant la fiche technique du Hypochlorite de sodium BP447/50-12,5
- Il faudra faire une dilution à 50% avec de l’eau pour doser à 150 mg/l
- Calcul : dans 1 L de Prochlore avec 48° chlorométrique, il y a 152 gr de chlore libre 152 000 mg x 0.2% + 304 mg en diluant le produit à 50% le dosage sera de 152 mg/L
