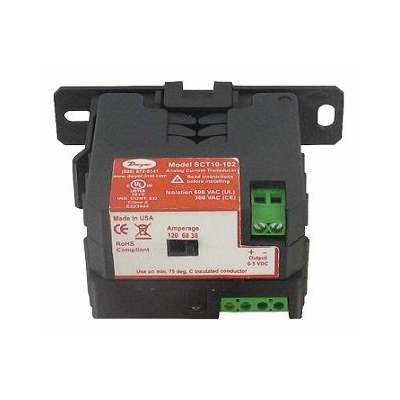

TRANSMETTEUR DE COURANT CONTINU - SERIE SCT - DWYER
La Série SCT Transmetteur de Courant Continu mesure la consommation de courant des pompes, ventilateurs, chaudières, panneaux solaires et refroidisseurs dans les applications de contrôle énergétique. Les sorties d’intensité ou de tension peuvent être échelonnées à l’aide d’un commutateur de glisseur pour effectuer une sélection entre trois plages définies en usine. La configuration à coeur ouvert permet au transformateur de courant d’être installé sur des installations existantes ou nouvelles. La bride de montage clipsable permet une installation rapide en cas de remplacement des transformateurs. Une commande relais 10 A optionnelle peut se clipser sur le commutateur de courant, ce qui élimine le besoin de fixer un relais additionnel.
ACCESSOIRES
SCT-RLY-12, 12 VAC Module de déclenchement de Relais de Tension.
SCT-RLY-24, 24 VAC Module de déclenchement de Relais de Tension.
Code | Désignation | Plage | Sortie | Besoin en énergie | Max. courant continu opérationnelle |
DWY60402 | SCT10-100 | 30/60/120 A | 4 à 20 mA | 24 VDC | 120 A |
DWY60404 | SCT10-102 | 30/60/120 A | 0 à 5 VDC | Auto-alimenté | 120 A |
DWY60406 | SCT20-103 | 20/100/150 A | 0 à 10 VDC | Auto-alimenté | 150 A |
Utilisation
Les transformateurs de courant de la série SCT sont destinés à fournir une entrée à l'équipement dans des conditions de fonctionnement normales. Des précautions supplémentaires doivent être prises dans le système de commande en cas de défaillance ou un dysfonctionnement du transformateur de courant peut entraîner des blessures ou des biens des dommages à l'équipement contrôlé ou à d'autres biens. Incorporer et entretenir d'autres dispositifs tels que la supervision, les systèmes d'alarme, les contrôles de sécurité ou de limite prévus pour avertir ou protéger contre une panne ou un dysfonctionnement du SCT.
INSTALLATION MONTAGE
1. Détachez le support de montage en plastique du boîtier du commutateur de courant.
2. À l'aide des deux vis fournies, fixez le support de montage à l'arrière du panneau électrique ou boîtier.
3. Remettez le boîtier de l'interrupteur de courant sur le support de montage en plastique.
CÂBLAGE
1. Débranchez l'alimentation du câble conducteur de la source d'alimentation.
2. Ouvrez le noyau à l'aide de l'onglet de libération. Fermez le noyau autour de la puissance câble conducteur. Assurez-vous que la languette de dégagement du noyau est verrouillée dans sa position d'origine.
3. Câblez la série SCT comme indiqué dans les schémas de câblage ci-dessous.
4. Rebranchez le câble conducteur d'alimentation.
