PRESSOSTAT COMPACT SERIE COMBUP - COMBUTECH

[Extrait de la fiche technique générale]

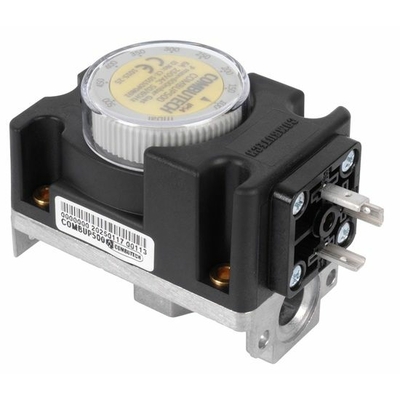

Le pressostat compact COMBUPx est spécialement conçu pour la surveillance de la pression de l’air ou des gaz dans les panoplies et les équipements à gaz, tels que les brûleurs.

• Il permet de surveiller efficacement la pression dans les canalisations de gaz.
• De taille compacte, il est très facile à installer, même dans des espaces restreints.
• Grâce à sa structure ergonomique, l’utilisateur peut ajuster lui-même les paramètres de fonctionnement.
• Il existe en plusieurs versions, offrant différents réglages de pression pour répondre à divers besoins d’installation.
• Les COMBUPx peuvent être configurés comme pressostats de minimum ou de maximum, en fonction des exigences du système.
• Le point de consigne est ajustable jusqu’à 500 mbar, indépendamment de la plage effective.
• Il peut fonctionner sous une pression de service continue allant jusqu’à 600 mbar.
• Il est compatible avec les gaz des familles 1, 2 et 3, ainsi qu’avec d'autres gaz neutres non corrosifs.
• Entièrement compatible avec d'autres produits similaires, il s'intègre facilement dans des systèmes existants.


Réglage de la tolérance à température ambiante
Écart de ± 15 % entre le point de commutation et la consigne, qui ajuste le point de pression en cas de chute de pression lorsque la membrane est en position verticale.

Écart admissible
Écart admissible de la valeur de consigne ≤ ± 15 % lors du test de durée de vie selon EN 1854.

Connexion électrique
Connecteur 3 broches selon DIN - EN 175 301 - 803 (sans connexion à la terre).

Prise de pression
ø 9, longueur 10 mm, avec bouchon fileté (embout de test intégré dans un boîtier métallique ø9).

Raccordement process
Standard : centré sur le fond du boîtier, filetage 1/4'' Femelle.

Fuite - Etanchéité
Pmax X1,5 pendant 1 minute ou Standard (EN1854 (7.2.2).

Dérive
La dérive de la pression de fonctionnement doit être comprise entre ± 15 % avant D et après l'essai d'endurance.
