Descriptiondu produit « Transmetteur de pression différentielle liquides Série 629 Dwyer »
Pour toutes demandes au sujet de ce produit (délais, informations techniques, etc.), n'hésitez pas à nous contacter via le formulaire de contact, ou via la bulle de dialogue en bas à droite de votre fenêtre. Réponse rapide.
TRANSMETTEUR DE PRESSION DIFFERENTIEL POUR LIQUIDES - SERIE 629 - DWYER
DESCRIPTION DU CATALOGUE POUR TOUTE LA GAMME
Le transmetteur à différence de pression série 629 assure le suivi de la différence de pression de l'air et du gaz et des liquides compatibles avec une précision de 0,5%. Elle utilise des doubles capteurs de pression qui convertissent les changements de pression en signal de sortie standard de 4-20 mA pour les circuits à deux fils. Le faible volume interne et les pièces mobiles minimales assurent une réponse et une fiabilité exceptionnelles. Le bloc de connecteurs, les réglages de zéro et de l’intervalle sont facilement accessibles sous le couvercle du haut. La sonde à différence de pression de la série 629 est compatible NEMA 4X (1P66).
APPLICATIONS
Suivi des différences de pression dans :
• Canalisations
• Échangeurs de chaleur
• Filtres
• Pompes
• Bobines
OPTIONS
LED écran numérique DEL 4,5’’
ACCESSOIRES
A-228 Tuyau de câble inox, longueur 12“ (30,48 cm), 1/8“ connexions NPT mâles.
A-229 Tuyau de câble inox, longueur 18“ (45,72 cm), 1/8“ connexions NPT mâles.
A-332, adaptateur en laiton, 1/8“ NPT femelle - 1/4" NPT mâle.
A-131-A, vanne 3 voies (DWY80076).
BBV-1B, vanne 3 voies inox (DWY80082).
| Code | Modèle standard | Plage PSI | Limites de pression | Sortie | |
| Pression de fonctionnement | Surpressions | ||||
| DWY06002 | 629-02-CH-P2-E5-S1 | 0-10 | 20 psid | 100 psi | 4-20 mA |
| DWY06004 | 629-03-CH-P2-E5-S1 | 0-25 | 50 psid | 250 psi | 4-20 mA |
| DWY06006 | 629-04-CH-P2-E5-S1 | 0-50 | 100 psid | 250 psi | 4-20 mA |
| DWY06008 | 629-05-CH-P2-E5-S1 | 0-100 | 200 psid | 500 psi | 4-20 mA |
| Code | Répartiteur de vanne 3 voies | Plage PSI | Limites de pression | Sortie | |
| Pression de fonctionnement | Surpressions | ||||

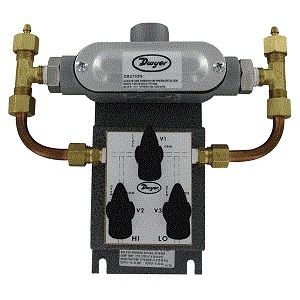

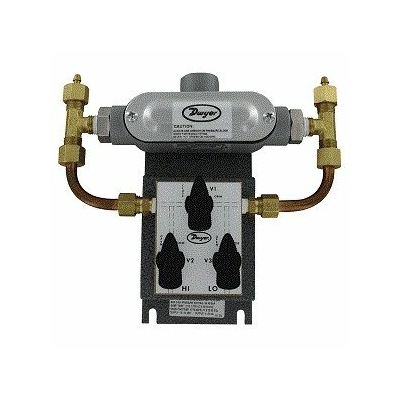

| DWY06010 | 629-02-CH-P2-E5-S1-3V | 0-10 | 20 psid | 100 psi | 4-20 mA |
| DWY06012 | 629-03-CH-P2-E5-S1-3V | 0-25 | 50 psid | 250 psi | 4-20 mA |
| DWY06014 | 629-04-CH-P2-E5-S1-3V | 0-50 | 100 psid | 250 psi | 4-20 mA |
| DWY06016 | 629-05-CH-P2-E5-S1-3V | 0-100 | 200 psid | 500 psi | 4-20 mA |
Caractéristiquesdu produit « Transmetteur de pression différentielle liquides Série 629 Dwyer »
- Fluides : gaz et liquides compatibles.
- Matériaux mouillés : types 316, 316L SS. Supplémentaires avec l’option à valve 3 voies : Buna-N, graisse de silicone, PTFE, laiton 360, cuivre, copolymère acétal renforcé.
- Précision : ±0.5% P.E (y compris linéarités, hystérésis et répétabilité).
- Limites de température : - 18 à 93°C.
- Limites de température compensées : - 18 à 79°C.
- Limites de pression : voir la table.
- Effet thermique : 0.02%/°F (0.036%/°C) inclut zéro et envergure.
- Alimentation : 13-30 VCC (2 fils).
- Signal de sortie : 4 à 20 mA. 0-5 optionnel, 0-10 VCC.
- Temps de réponse : 50 ms.
- Résistance de boucle : 0-1300 ohms max pour la sortie en intensité.
- Pour les sorties en tension, résistance de charge minimum : 2000 ohms.
- Connexions électriques : bloc de connecteurs ; gaine femelle NPT ½“.
- Connexions de processus : NPT 1/4“ femelle.
- Boîtier : Compatible NEMA 4X (IP66).
- Orientation : Indifférente.
- Poids : 286 g.
- Homologation : CE.
