CELLULE UVC 1L3G1A - REL85020 - SIEMENS

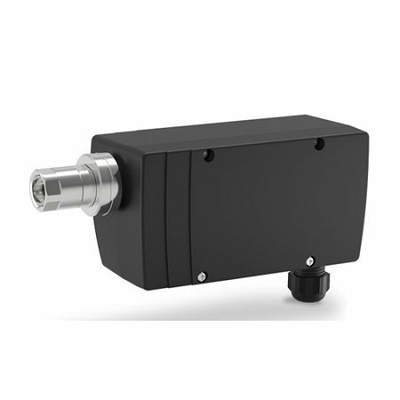

Détecteur de flamme type UVC 1L3G1A vendu neuf avec la garantie constructeur.
Référence fabricant : 84320302. Disponible sur commande (minimum 4 semaines).

[Extrait de la fiche technique générale UVC]
Application
Le détecteur de flamme UV UVC 1 est utilisé pour la surveillance des brûleurs gaz de puissance illimitée, à air soufflé ou atmosphériques. Il peut être utilisé sur générateurs d’air chaud, foyers de chaudière, fours industriels et torchères. Les brûleurs gaz peuvent être allumés directement ou fonctionner comme brûleur d’allumage et brûleur principal. Le détecteur de flamme UV est conçu pour un fonctionnement intermittent ou continu en combinaison avec les commandes de brûleur Kromschröder BCU 370..U, BCU 4xx..U, PFU 7xx..U ou BCU 5xx..U0. L’adaptateur optique PCO 200 ou PCO 300 disponible en option permet, à l’aide du programme BCSoft, le paramétrage du seuil de mise à l’arrêt ainsi que la lecture d’informations d’analyse et de diagnostic du détecteur de flamme.

Fonctionnement
Une fois la connexion de la tension d’alimentation établie, le détecteur de flamme procède à un auto-contrôle (initialisation). Les trois LED (jaune, rouge, verte) s’allument. Si l’auto-contrôle est concluant, l’UVC 1 est opérationnel. La LED verte s’allume.
Dès qu’une flamme d’intensité suffisante est détectée, la LED jaune s’allume. Un auto-contrôle est effectué toutes les minutes via l’obturateur intégré. Le détecteur de flamme détecte les rayons UV situés dans la zone des UV-C de courte longueur d’onde (190 à 270 nm). Le signal de flamme est connecté via les bornes 3 et 4 à la commande de brûleur raccordée (BCU 370..U, BCU 4xx..U, PFU 7xx..U ou BCU 5xx..U0). En cas de défaut interne de l’appareil ou de défaut de l’ampoule UV, la LED rouge clignote. Dans ce cas, l’appareil se verrouille. Quand le défaut a été éliminé, le détecteur de flamme peut être réarmé via la touche de réarmement.

Conseils de sécurité Domaine d’application
Selon « Équipements thermiques industriels – Partie 2 : Prescriptions de sécurité concernant la combustion et la manutention des combustibles » (DIN EN 746-2:2010) en combinaison avec les combustibles et les agents oxydants qui émettent des rayons UV lors de l’oxydation.
Mode opératoire : Type 2 selon DIN EN 60730-1.
Comportement dans des conditions de défaut : Selon type 2.AD2.Y. Pendant un défaut, l’UVC 1 s’arrête et utilise un mécanisme de coupure qui ne peut pas être fermé. Temps de détection des défauts : ≤ 10 min. en service, selon le nombre de cycles de vérification pour l’ampoule UV via l’obturateur intégré. Temps de sécurité en service (en cas de disparition de flamme) : < 0,5 s.
Fonctionnement intermittent : Possible selon EN 298:2012 chapitre 7.101.2.9. En raison du temps de détection des défauts, il peut arriver, indépendamment de la durée du process, qu’une ampoule défectueuse ne soit pas détectée au moyen de l’obturateur lors de l’autodiagnostic. Le contrôle de flamme parasite doit s’effectuer avant le démarrage de la commande de brûleur.
Classe logiciel : correspond au logiciel de classe C fonctionnant avec un système à deux canaux similaires permettant de comparer les valeurs. Exclusion de défaut court-circuit : Non. Les tensions internes ne sont ni SELV ni PELV.

Interfaces Type de câblage
Installation type X selon EN 60730-1.
Bornes de raccordement : Tension d’alimentation : 100 à 230 V CA, 50/60 Hz, entre les bornes L et N. Signal d’ionisation : 230 V CA entre les bornes ION (sortie signal d’ionisation) et BM (masse du brûleur). La tension est fournie par la commande de brûleur ou le boîtier de sécurité.
Signal de courant continu.
Défaut flamme : < 1 μA. Flamme active : 5 à 25 μA, selon la qualité de la flamme.
Mise à la terre : Relié galvaniquement avec le boîtier via le raccord conducteur de protection.
